Displacement Damage

Hochenergetische Teilchen, die auf Materie treffen, übertragen ihre Energie in ionisierenden und nicht-ionisierenden Prozessen (non-ionizing energy loss, NIEL). Bei geladenen Teilchen überwiegt der ionisierende Energieverlust, der für die Erzeugung von Elektronen-Loch-Paaren verantwortlich ist. Massebehaftete Teilchen übertragen zusätzlich Impuls auf die Atome im Festkörper, wodurch Atome im Kristallgitter versetzt werden können. Herausgeschlagenen Atome hinterlassen Leerstellen im Gitter und können sich auf Zwischengitterplätzen niederlassen. Oftmals ist die Energie der einfallenden Teilchen groß genug, um mehrere Atome aus dem Gitter herauszuschlagen. Die herausgeschlagenen Atome haben ihrerseits genug Energie, um auf ihrem Weg durch den Kristall weitere Atome herauszuschlagen. Auf diese Weise entsteht eine Anhäufung von Versetzungs-Defekten (Displacement Damage). Versetzungs-Defekte werden überwiegend durch Protonen, Neutronen, Elektronen und schwere Ionen erzeugt. In Weltraum sind Protonen die Haupterzeuger von Versetzungs-Defekten.

Defekte in der Periodizität der Kristallstruktur erzeugen neue Energieniveaus in der Bandlücke eines Halbleiters, wodurch sich die optischen und elektrischen Eigenschaften des Materials ändern. Diese zusätzlichen Energieniveaus sind verantwortlich für eine Reihe von Effekten: (i) Erzeugung von Elektronen-Loch-Paaren, was den Leckstrom erhöht, (ii) Rekombinationszentren für Elektronen-Loch-Paare, was die Verstärkung von bipolaren Transistoren vermindert, (iii) zwischenzeitliches Einfangen von Elektronen, was die charge-transfer efficiency in CCDs reduziert, (iv) Wirken als Donatoren oder Akzeptoren, was die Ladungsträgerkonzentration und die damit verbundenen Eigenschaften verändert, (v) Fungieren als Zwischenenergieniveaus und erlauben Elektronen durch Barrieren zu tunneln, was zu Erhöhung des Sperrstromes an pn-Übergängen führt, (vi) Streuzentren für Ladungsträger, was deren Mobilität verringert1.



1 J.R. Sour et al, IEEE Transactions on Nuclear Science, Vol. 50, No. 3, 653 (2003)

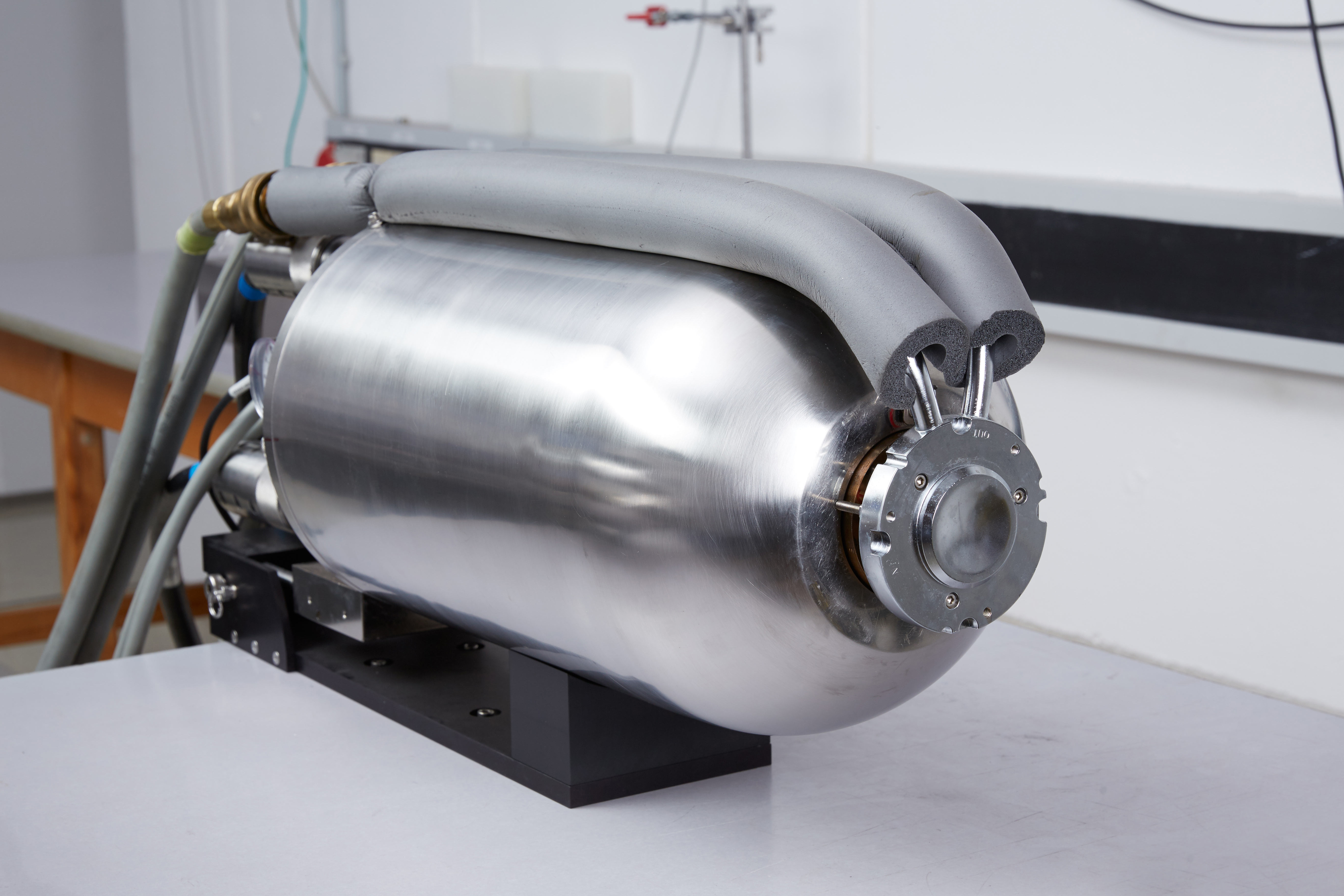

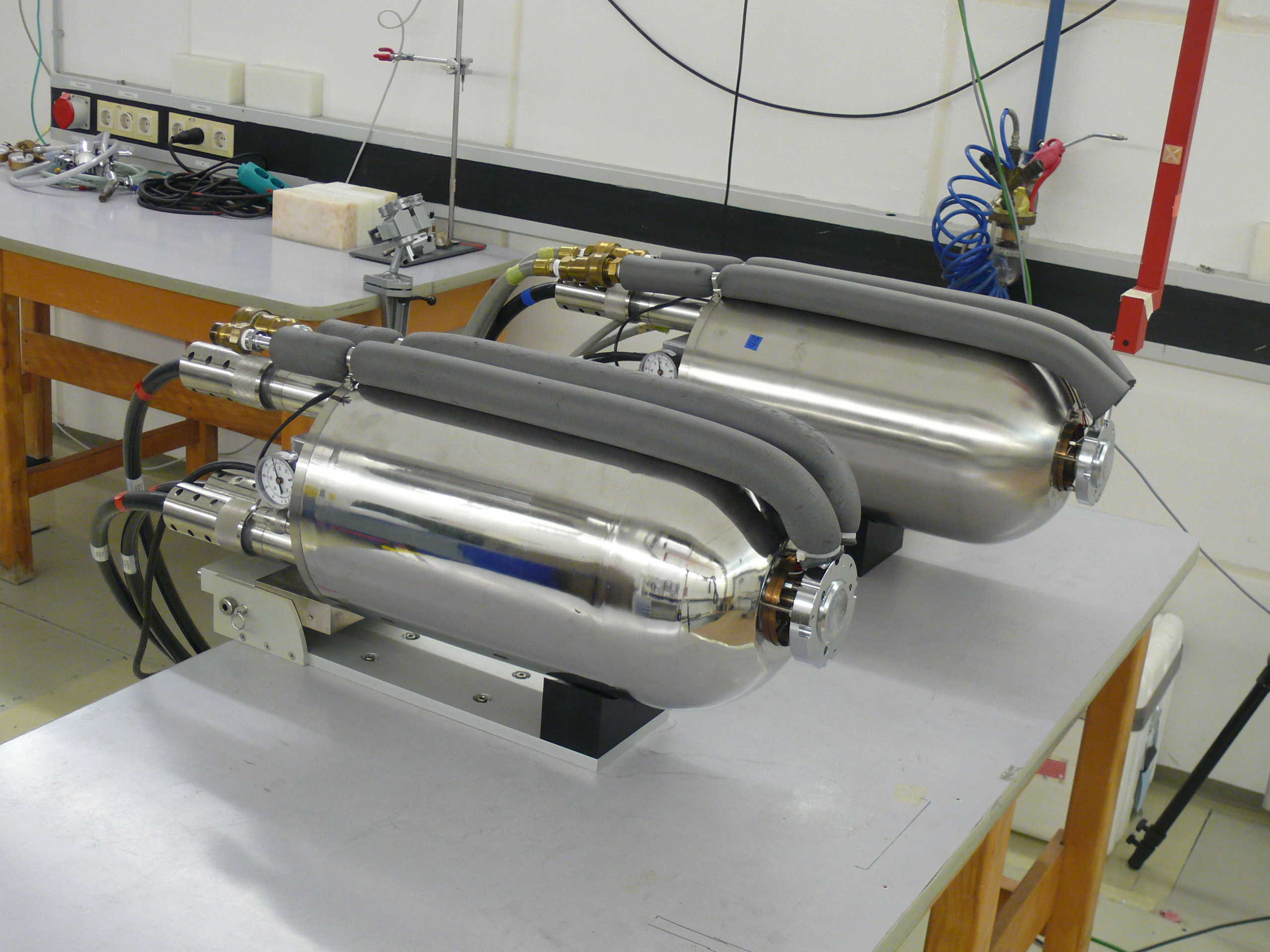

Abbildung 1: D-711 Neutronen-Generatoren

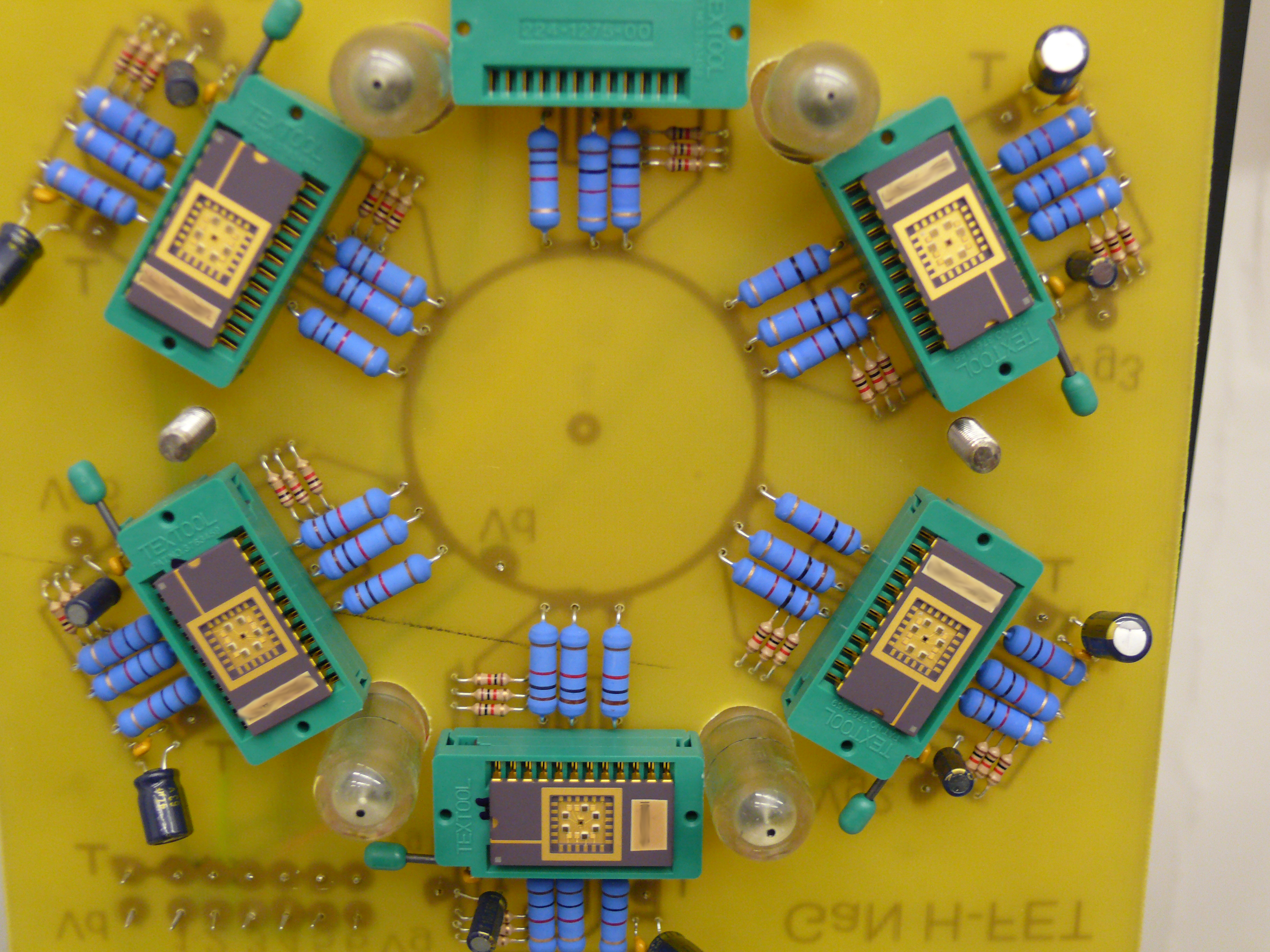

Abbildung 2: Test-Board für Bestrahlungszwecke

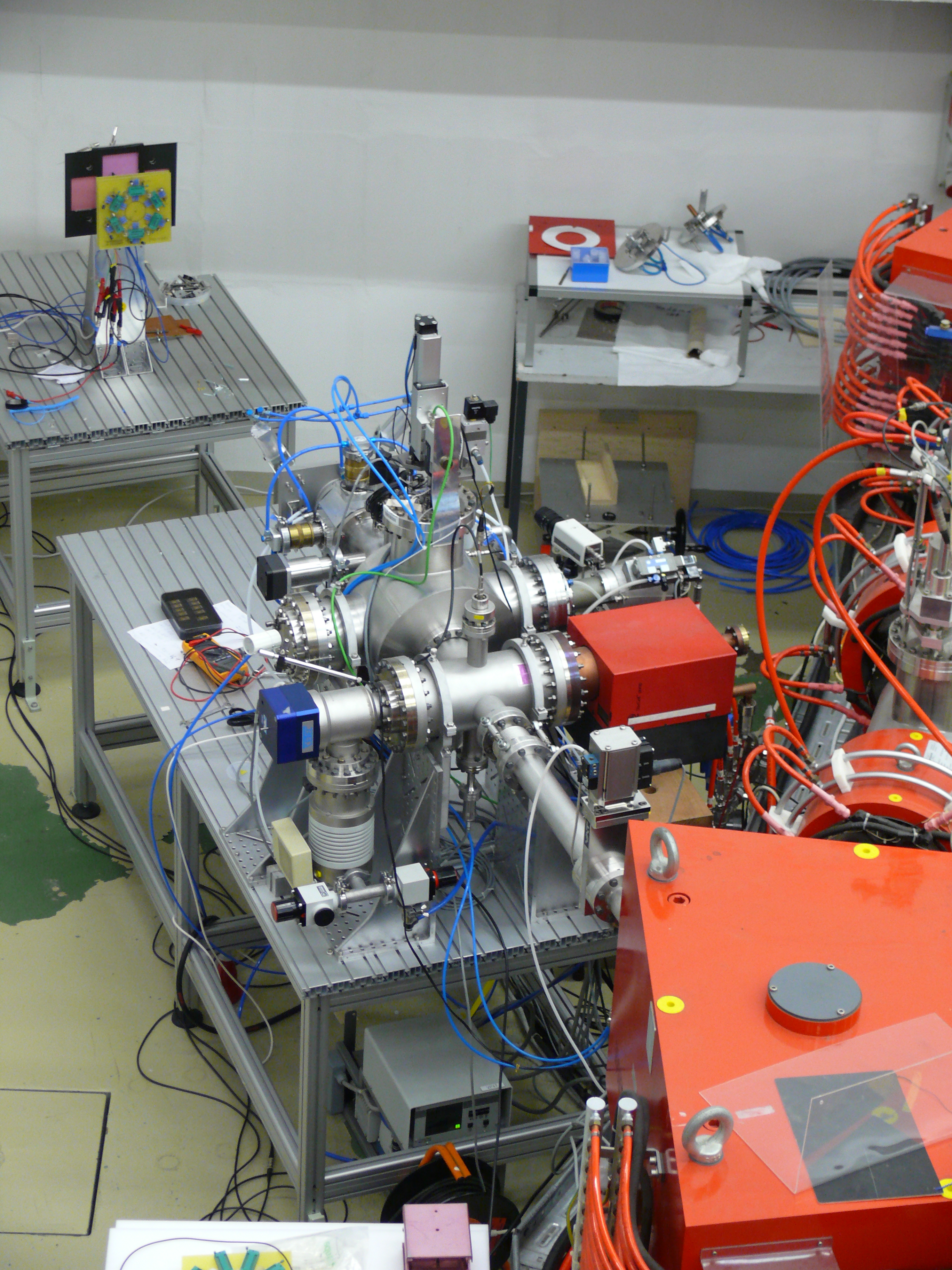

Abbildung 3: JULIC Zyklotron am Forschungszentrum Jülich

Testmöglichkeiten am Fraunhofer INT

Bestrahlungstest für Displacement Damage werden überwiegend mit Protonen oder Neutronen durchgeführt.

Fraunhofer INT verfügt über zwei Neutronen-Generatoren (Abb. 1) zur Untersuchung von Dispacement-Damage-Effekten an elektronischen oder optischen Komponenten. Die Energie der schnellen Neutronen beträgt 2.5 MeV beziehungswiese 14.1 MeV. Bis zu 3·1010 Neutronen/s in 4π werden erzeugt. Die Fluenz wird online während der Bestrahlung mit kalibrierten Uran-Spaltkammern gemessen.

Des Weiteren hat Fraunhofer INT etwa alle zwei Monate Zugang zu einem Bestrahlungsplatz am JULIC Zyklotron am Forschungszentrum Jülich (Abb. 3). Die Protonen am Bestrahlungsplatz haben eine Energie von 39 MeV. Die Bestrahlung findet an Luft statt.
